网架螺栓

网架螺栓
网架螺栓全名为网架高强度螺栓。
网架螺栓也是钢结构高强度螺栓的一种类型，其主要用在螺栓球网架以及网壳结构中，与我们常见的高强度螺栓适用范围较窄。

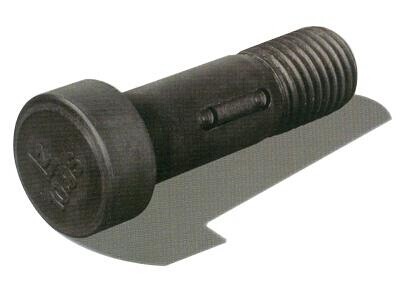

网架螺栓形状如下图所示，特殊的地方是螺杆上有滑槽，而且靠近头部有部分深槽，那是配套的“套筒”（无纹螺母）上的紧固螺钉（销钉）嵌入的地方，因为销钉的嵌入，安装时，转动扳手，可带动螺栓拧入螺栓球，同时销钉在滑槽滑动，当螺栓拧到位时，紧固螺钉正好在深槽的位置，此时拧紧紧固螺钉使其落入深槽，达到止退防松动的效果。

网架螺栓所使用的材质与性能：
网架高强螺栓的性能等级与螺栓直径有关，小直径是10.9级，大直径是9.8级，而且其材质也与直径有关。
螺栓球网架节点中，高强螺栓与套筒、紧固螺钉、杆件以及螺栓球之间的关系。如下图：网架螺栓使用配件示意图

网架螺栓类型与规格：
网架高强螺栓的螺纹规格从M12~M64，具体可见：《钢网架螺栓球节点用高强度螺栓 GB/T16939-1997》 ，其中M20以下的多用在装饰网架结构中。
因为节点的构造中有着固定的相互关系，因此，网架高强螺栓每一种规格的螺杆长度也是固定的，具体可参见相关资料。
因为网架高强螺栓与套筒是配套出现的，所以节点设计时受压杆件是根据验算套筒承压来决定螺栓规格的。
网架螺栓相关国家标准规范：
1、《空间网格结构技术规程 JGJ7-2010》
2、《钢网架螺栓球节点用高强度螺栓 GB/T16939-1997》
High strength bolts for joints of space grid structures
3、《钢网架螺栓球节点 JG/T10-2009》
4、《钢结构工程施工质量验收规范 GB50205-2001》
5、《钢网架检验及验收标准 JG12-1999》
6、《合金结构钢 GB/T3077-1999》

网架螺栓产品图片（来自百度图片）：
